Onder druk werkende zonne-waterverwarmingsautomaten

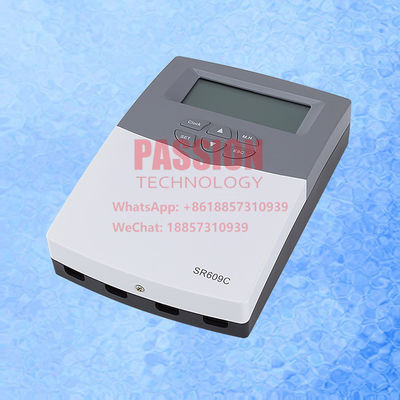

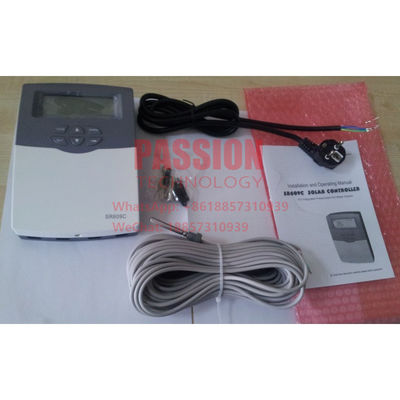

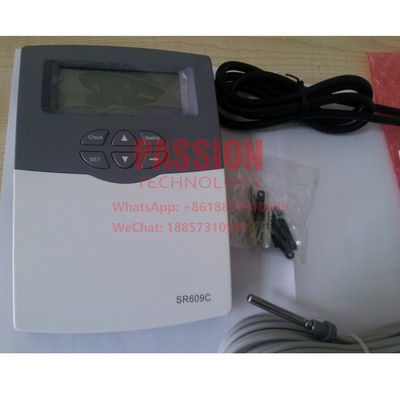

SR609C Intelligente regelaar voor temperatuurverwarming van zonne-waterverwarmers onder druk

Inleiding:

Geschikt voor geïntegreerd, niet-onderdrukt zonnestelsel

Belangrijkste technische gegevens:

1 Afmetingen: 210 mm x 145 mm x 40 mm
2 Eigen stroomverbruik: <3 W
3 Temperatuurmetingsnauwkeurigheid: ±2°C
4 Temperatuurbereik van meting: 0°99°C
5 Maximaal vermogen van de gereguleerde pomp: ≤ 600 W
6 Vermogen van de bijbehorende elektrische verwarmingsdraad: ≤ 800 W
7 Vermogen van de hulpelektrische versterker ≤ 2000 W (standaardcollocatie),
≤ 3000 W (niet standaard selectie beschikbaar)
8 Elektromagnetische kleppenparameter: DC 12V AC 220V

de drukklep en de niet-drukklep kunnen worden gekozen;
※ werkdruk van de drukklep: 0,02Mpa ~ 0,8Mpa
geschikt voor rechtstreekse watervoorziening
※werkdruk van een niet-onderdrukte klep: 0,0Mpa
met een waterreservoir of een laagdrukwatertank

Hoofdfuncties:

1, Tijdweergave
2, Watertemperatuur display
3, Waterniveau display
4, automatische modus
5Voorinstelling van het waterniveau
6, Handmatig water laden
7, Temperatuurgestuurd waterbelasting
8, Tijdregeling van waterbelasting
9, Waterbelasting bij gebrek aan water
10'Compulsieve waterbelasting'
11Verhoging van de waterdruk tijdens het laden van water.
12Handmatige verwarming
13Timing verwarming
14Warm watercirculatie
15,Hotwaterleidingsisolatie
16"Legedrukbescherming"
17Bescherming van de collectorbuis
18Geheugenbescherming bij stroomstoring.

Beschrijving

Materiaal van de tank: 0,4 mm dik kleurstaal/fluorkoolstofstaal

Materiaal van de binnentank: voedselkwaliteit 1,2 mm dik, SUS304-2B roestvrij staal

Isolatielaag van de tank: 55 mm 45 kg/m3 hoogdicht polyurethaan met schuim

Inlaat- en uitlaatgat: Man G 1/2, 3/4

Maximale druk: 0,6Mpa

Zonnecollectorbuis: 3.3 Borosilicaatglas met N/Al-coating

Dikte van de glazen buis: 1,6 mm

Vacuümbuisdichtheid: P≤0,005 Pa

Absorptie: as=0,93-0,96 ((AM1,5)

Uitstootverhouding: εh=0,04-0,06 ((80C±5C)

Parameters van de eigenschappen van de ijdelzonnige: Y=220~260m2.C/K

Gemiddelde warmteverliescoëfficiënt: ULT=0,6~0,7W/m2.C

Beugel: 1,5 mm dik gegalvaniseerd staal

Constructie van de tank: 5 openingen voor luchtinlaat, waterinlaat en -uitlaat, elektrische verwarming, Mag Rod

Laswerk: argonbooglaswerk

Bevestigingsstukken: van roestvrij staal schroeven

Absorptieoppervlakte: 2,125 m2

Hoeveelheid buizen: 30 buizen, 58x1800 mm met warmtebuis

Tankcapaciteit: 300L

Specificaties van een zonne-energiewaterverwarmer onder druk:

Opmerkingen:

1Levertyd: 7-15 werkdagen na ontvangst van de betaling.

2Betalingstermijn: T/T, L/C, Western Union.

3Garantie: 5 jaar voor het volledige systeem, 15 jaar voor de vacuümbuis en 1 jaar voor accessoires.

4Handelsvoorwaarden: FOB, CFR en CIF.

Systeemwerkingsbeginsel:
